Как работает высокотемпературная вольфрам-рениевая термопара?

Если говорить о высокотемпературных измерениях, многие сразу вспоминают термопары типа S или B, но когда речь заходит о действительно жестких условиях – вакуумные печи, испытательные стенды для авиадвигателей, где температура стабильно держится за 1800°C, а среда может быть восстановительной, – тут уже начинаются разговоры про вольфрам-рениевые пары. Вольфрам-рениевые термопары, особенно типов А (ВР5/20) и С (ВР5/ВР20), это не просто альтернатива, а часто единственный рабочий вариант. Но с ними столько нюансов, что без практики легко наломать дров: от неправильного выбора типа до полного непонимания, как их защищать от окисления. Я много раз видел, как их пытаются использовать как обычные термопары, а потом удивляются, почему они быстро выходят из строя или дают плавающие показания. В этой заметке я хочу пройтись по ключевым моментам, основанным на личном опыте и наблюдениях, без глянцевых обещаний, зато с реальными подводными камнями.

Что такое вольфрам-рениевая термопара и где её предел

По сути, это термопара, электроды которой сделаны из сплавов вольфрама и рения. Самые распространенные – это тип А (положительный электрод ВР5 – 95% W, 5% Re; отрицательный ВР20 – 80% W, 20% Re) и тип С (ВР5/ВР20, но с другим соотношением, часто ВР5 против ВР20). Главный козырь – рабочая температура. В инертной атмосфере или вакууме они спокойно работают до 2300-2400°C, а кратковременно могут выдержать и выше. Это их царство. Но вот этот момент с атмосферой – критически важен. Многие, увидев цифру в 2400°C, закупают их для печей с воздушной атмосферой. Это фатальная ошибка. На воздухе вольфрам окисляется с катастрофической скоростью уже при температурах выше 500-600°C. Электрод просто ?испаряется?, становится хрупким и рассыпается. Поэтому первое и железное правило: вольфрам-рениевые термопары требуют строго бескислородной среды – вакуум, водород, аргон, гелий или, в крайнем случае, нейтральная атмосфера с очень низким содержанием кислорода.

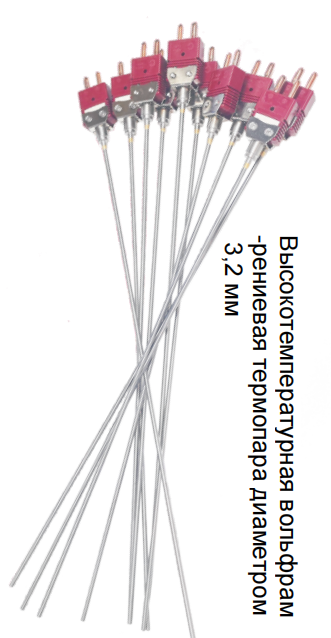

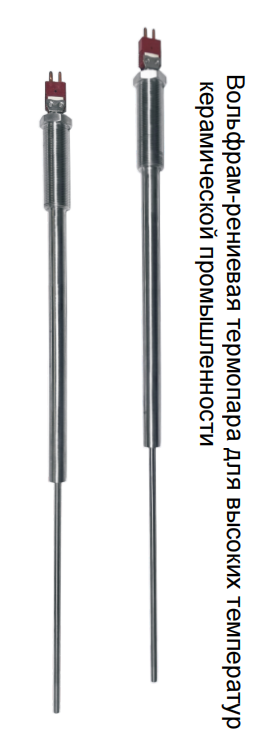

Ещё один нюанс, о котором часто забывают – это хрупкость. По сравнению с той же платинородий-платиновой парой, вольфрам-рениевые электроды гораздо более жесткие и чувствительные к механическим нагрузкам, особенно после нагрева. Их не так-то просто аккуратно загнуть или поправить на месте. Монтаж требует аккуратности, иначе можно получить микротрещину, которая потом скажется на стабильности сигнала. Я помню случай на одном из заводов по производству специальной керамики: при установке в вакуумную печь монтажник немного пережал керамические бусы изолятора. Вроде бы всё работало, но через несколько циклов термопара начала показывать странные скачки. При разборке обнаружилась та самая микротрещина в отрицательном электроде, возникшая от напряжения.

И третий ключевой момент – это градуировка. У них нелинейная и довольно сложная термо-ЭДС характеристика. Это не как у хромель-алюмелевых, где таблицы простые и предсказуемые. Для точных измерений нужны либо специальные таблицы ГОСТ или ASTM, либо, что сейчас чаще, программная линеаризация в контроллере или измерительном приборе. Если подключить такую термопару к обычному универсальному входу, запрограммированному на тип K или S, показания будут бессмысленными. Нужно либо железо, ?заточенное? под ВР, либо возможность ввода пользовательской таблицы. Компании, которые специализируются на сложных измерениях, например, ООО Чунцин Бошэн Приборостроение, часто в своих комплектах поставки предоставляют не просто датчик, а готовое решение с подходящим преобразователем или контроллером, где уже зашита нужная градуировка. Это экономит массу времени и нервов.

Защита – вопрос жизни и смерти для ВР-термопар

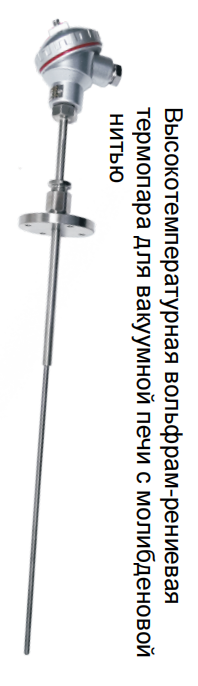

Поскольку сам материал электродов уязвим, вся конструкция держится на защитной арматуре. И это не просто металлическая трубка. Чаще всего используется молибден, тантал или их сплавы – материалы, которые тоже хорошо держат высокие температуры в вакууме или восстановительной среде. Но и здесь есть ловушки. Например, молибден при высоких температурах в среде, содержащей даже следы кислорода или водяного пара, дает летучие оксиды. Это может привести к постепенному утоньшению защитной гильзы и, в конечном итоге, к её разрушению.

Очень распространенная конструкция – это термопара в керамической изоляции (чаще всего оксид алюминия высокой чистоты), помещенная в металлическую защитную гильзу. Проблема в том, что керамика и металл имеют разные коэффициенты теплового расширения. При резких тепловых циклах это может привести к растрескиванию керамических бус или даже к заклиниванию электродов. Поэтому для циклических процессов часто рекомендуют конструкции с уплотненной окисью магния (MgO) в металлической оболочке – они лучше переносят термоудары. Но и у них есть предел по температуре из-за стабильности самой изоляции.

Один из самых сложных проектов, с которым я сталкивался, был связан с измерением температуры в реакторе для химического осаждения из газовой фазы (CVD). Там была агрессивная среда с водородом и парами металлов. Простая молибденовая гильза не подходила. В итоге, после нескольких неудачных попыток с разными покрытиями, остановились на гильзе из тантала с внутренним слоем специальной керамики. Решение было найдено в тесной кооперации с инженерами-технологами производителя. Кстати, на сайте bsyb.ru у ООО Чунцин Бошэн Приборостроение как раз можно найти примеры подобных нестандартных решений для коррозионных сред, что говорит о их глубокой проработке вопросов защиты датчиков.

Практические проблемы калибровки и дрейфа

Калибровка высокотемпературных ВР-термопар – это отдельная история. Стандартных печей для поверки на 2000+ °C не так много, процесс дорогой и длительный. Чаще всего на производстве ограничиваются периодической проверкой в одной-двух точках, например, по температуре плавления какого-нибудь чистого металла (скажем, палладия или платины) в контролируемой среде. Но главная проблема даже не в этом, а в дрейфе.

Дрейф показаний – это бич любых высокотемпературных термопар, и вольфрам-рениевые – не исключение. Со временем, из-за рекристаллизации металла, миграции примесей, взаимодействия с остаточными газами или изоляцией, их термо-ЭДС может меняться. Скорость дрейфа сильно зависит от условий эксплуатации: пиковых температур, скорости нагрева/охлаждения, состава атмосферы. На одном объекте, где температура держалась стабильно на уровне 1900°C в хорошем вакууме, пара проработала несколько тысяч часов с минимальным отклонением. На другом, с циклами от 800°C до 2100°C в атмосфере аргона невысокой чистоты, заметный сдвиг наблюдался уже через 200-300 часов.

Что с этим делать? Полностью избежать дрейфа нельзя, но можно им управлять. Во-первых, использовать термопары только там, где это действительно необходимо. Если можно обойтись термопарой типа B (платинородий-платинородиевой) до 1800°C, часто лучше выбрать её – она стабильнее. Во-вторых, вести журнал старения. Устанавливать новую термопару, фиксировать её показания в контрольной точке (если есть возможность), и затем периодически сравнивать. Это позволяет прогнозировать срок службы и планировать замену до того, как точность выйдет за допустимые пределы. В-третьих, в критичных процессах иногда ставят две термопары параллельно для взаимного контроля.

Ошибки монтажа и эксплуатации, которые лучше не повторять

Помимо уже упомянутой ошибки с окислительной средой, есть целый букет проблем, возникающих на этапе монтажа. Очень частая – неправильный выбор длины холодных концов (компенсационных проводов). Холодные концы должны быть выведены в зону со стабильной и достаточно низкой температурой (обычно не выше 100-150°C). Если место соединения с медными проводами перегревается, возникает дополнительная паразитная термо-ЭДС, которая вносит ошибку. Я видел установку, где монтажники, чтобы сэкономить на дорогих компенсационных проводах из того же вольфрам-рения (или их аналогов), сильно укоротили их. В результате место спая оказалось в раскаленном фланце печи. Показания, естественно, гуляли.

Ещё один момент – электрические наводки. ВР-термопары имеют относительно низкую выходную ЭДС (порядка десятков милливольт при высоких температурах). Их сигнал очень чувствителен к помехам, особенно в промышленных условиях рядом с силовым оборудованием. Обязательно нужно использовать экранированный кабель, а сам кабель прокладывать вдали от силовых линий. Лучшая практика – использовать двухпроводную схему с экраном, заземленным в одной точке, обычно на стороне измерительного прибора. Пренебрежение экранированием может привести к тому, что на показаниях будет сидеть переменная составляющая в несколько градусов или десятков градусов.

И, наконец, механический стресс. При установке термопару нельзя использовать как монтировку или опору. Её нужно аккуратно закрепить, обеспечив возможность теплового расширения вдоль оси. Жесткая фиксация в двух точках при большой длине – верный путь к изгибу или поломке при нагреве. Обычно крепят за фланец или фитинг в одной точке, позволяя рабочему концу свободно расширяться внутрь печи.

Когда выбор оправдан и взгляд в будущее

Итак, когда же всё-таки стоит связываться с этими капризными, но незаменимыми датчиками? Ответ прост: когда другие уже не работают. Это сферы, где температура заведомо превышает 1700-1800°C на постоянной основе. Производство тугоплавких металлов (вольфрама, молибдена), выращивание монокристаллов (сапфиров, карбида кремния) методом Чохральского или зонной плавки, высокотемпературные вакуумные печи для спекания керамик или обработки сплавов, испытания теплозащитных материалов и компонентов аэрокосмической техники. Здесь вольфрам-рениевая термопара – король.

Что касается будущего, то полной замены им в своём диапазоне пока не видно. Пирометры, конечно, развиваются, но для точного контроля внутри процесса, особенно в замкнутых объемах или под излучающими колпаками, контактный метод с термопарой часто остаётся более надежным и прямым. Работы ведутся в сторону повышения стабильности сплавов, поиска более совершенных изоляционных и защитных материалов, которые продлят срок службы. Также активно развивается направление интеллектуальных датчиков, где сама термопара поставляется в сборе с миниатюрным преобразователем и памятью, в которую записаны её индивидуальные калибровочные данные. Это могло бы решить многие проблемы с установкой и заменой.

В заключение хочу сказать, что работа с вольфрам-рениевыми термопарами – это всегда баланс между необходимостью получить данные из адских условий и пониманием ограничений инструмента. Это не ?поставил и забыл?. Это инструмент для специалистов, требующий уважения к физике процессов, происходящих внутри него. И как любой сложный инструмент, в умелых руках и при правильном применении он дает бесценные результаты, недостижимые другими способами. Компании, которые, подобно ООО Чунцин Бошэн Приборостроение, делают акцент не просто на продаже, а на разработке и подборе решений под конкретные технологические условия, в этом сегменте оказываются незаменимыми партнерами.
