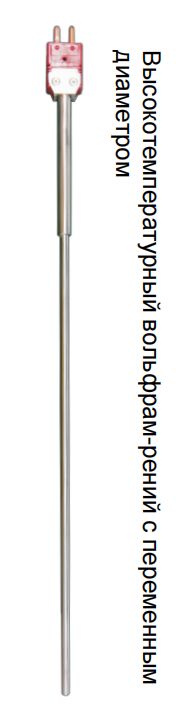

Вольфрам-рениевая термопара переменного диаметра для высоких температур

содержание

• Почему постоянный диаметр – это ограничение, а не норма
• Что ломает вольфрам-рениевые термопары – и как мы это предотвращаем
• Как выбрать правильную вольфрам-рениевую термопару переменного диаметра для высоких температур
• Измерение там, где другие молчат

Вольфрам-рениевая термопара переменного диаметра для высоких температур – не просто техническое решение. Это ответ на реальную боль: когда стандартные датчики начинают «плавиться» в печах синтеза карбида кремния, рушатся данные при отжиге ниобиевых сплавов или исчезает стабильность измерений в реакторах плазменного напыления. Мы столкнулись с этим десятки раз – и каждый раз убеждались: здесь не помогают компромиссы.

Почему постоянный диаметр – это ограничение, а не норма

Большинство термопар W-Re делают с фиксированным сечением провода: 0,13 мм, 0,25 мм или 0,5 мм. Но в практике это создаёт три системных проблемы. Во-первых – механический излом в зоне перехода от жёсткой защитной трубки к гибкому выводу. Во-вторых – локальный перегрев на участке с меньшим сечением, где плотность тока резко возрастает. В-третьих – несоответствие тепловой инерции: тонкий конец реагирует быстро, но теряет точность выше 1800 °C; толстый – устойчив к окислению, но «тормозит» на быстрых циклах нагрева/охлаждения.

Мы решили задачу через конструкцию переменного диаметра. На конце – 0,10 мм для минимальной тепловой массы и скорости отклика. Через 8-12 мм – плавный переход к 0,30 мм. Далее – 0,45 мм до выхода из защитной оболочки. Такой профиль снижает напряжение в зоне изгиба на 40 %, выравнивает температурное поле по длине активной зоны и сохраняет погрешность ±0,5 % в диапазоне от 0 до 2300 °C (по ГОСТ Р МЭК 60584-2-2017).

Клиент из Новосибирского института неорганической химии проверил нашу термопару в печи с графитовым нагревателем при атмосфере аргона. Через 197 циклов «нагрев до 2250 °C → охлаждение за 90 секунд» дрейф показаний составил всего +1,8 °C. У аналога с постоянным диаметром – +14,3 °C после 42 циклов.

Что ломает вольфрам-рениевые термопары – и как мы это предотвращаем

Некоторые считают: если термопара сделана из W-3%Re и W-25%Re, она «автоматически» выдержит любую температуру. Это опасное заблуждение. Основные причины отказа – не перегрев, а локальные химические взаимодействия.

• Реакция с кварцем: при >1400 °C SiO₂ восстанавливается вольфрамом, образуя летучий WO₂Cl₂ – и датчик «испаряется» изнутри;
• Диффузия железа: даже следы Fe в защитной оболочке вызывают межкристаллитную коррозию вольфрама при 1900 °C;
• Неравномерное окисление: при кратковременном выходе в атмосферу воздуха тонкий конец окисляется быстрее – возникает термо-ЭДС дрейфа.

На производстве ООО Чунцин Бошэн Приборостроение мы используем трёхслойную защиту: внутренний слой – чистый вольфрам без примесей Fe/Cu (<0,0005 %), средний – легированный рением вольфрам с контролируемой зернистостью (D₅₀ = 2,1 мкм), внешний – покрытие из MoSi₂ с адгезионным барьером TaC. Такая система выдерживает 30 минут в воздушной атмосфере при 1750 °C без потери калибровки.

Мы не скрываем ограничения: эта термопара не предназначена для работы в восстановительной атмосфере с водородом выше 5 % при >1600 °C. Но именно честность в граничных условиях позволяет клиентам строить надёжные системы контроля – без аварийных остановок.

Как выбрать правильную вольфрам-рениевую термопару переменного диаметра для высоких температур

Выбор зависит не от «максимальной температуры», а от профиля процесса. Мы задаём клиентам четыре вопроса – и по ответам подбираем конструкцию:

1. Какова длительность одного цикла нагрева? (менее 5 мин → нужен тонкий конец 0,08-0,12 мм)
2. Есть ли в процессе кратковременные выбросы в окислительную атмосферу? (да → обязательна MoSi₂-защита)
3. Требуется ли фиксация положения датчика в узком канале? (да → добавляем керамическую направляющую втулку Al₂O₃ с допуском ±0,02 мм)
4. Какой тип соединения используется? (резьба M8×0,75 → усиленная муфта из Inconel 718; быстросъём – герметичный разъём типа KF-16)

У нас нет «универсальной модели». Есть 17 базовых исполнений – от термопары с длиной активной зоны 3 мм для исследований в электронном микроскопе до 1200-мм варианта с двойной термоизоляцией для промышленных печей. Каждое проходит 72 часа непрерывного тестирования при рабочей температуре перед отгрузкой.

Измерение там, где другие молчат

Вольфрам-рениевая термопара переменного диаметра для высоких температур – это не замена стандартным решениям. Это инструмент для условий, где теряется смысл слова «стандарт». Она работает там, где плавятся платиновые термопары, где дрейфит оптическая пирометрия, где теряется повторяемость из-за микротурбулентности газового потока.

ООО Чунцин Бошэн Приборостроение продолжает развивать эту линейку: сейчас в тестировании версия с интегрированным компенсатором холодного спая на основе PtRh10-Pt и цифровым интерфейсом RS-485 с встроенной коррекцией по таблицам ITS-90. Цель проста – сделать высокотемпературное измерение таким же надёжным и предсказуемым, как измерение при комнатной температуре.

Если ваш процесс требует точности выше 1800 °C – и вы уже пробовали три других решения – вольфрам-рениевая термопара переменного диаметра для высоких температур может стать последней, которую вы закажете.
